某些工廠有45kW軟啟動器，它們最初驅動45kW電動機。后來，由于生產需要，增加了三個新負載，包括45 kW，30 kW和22 kW。如果每個電動機都配備一個軟起動器，不僅會增加投資并擴大面積，而且電路也會很復雜。目前，使用一臺軟起動器來啟動四臺電機，實現了一機多用的目的，效果很好。

1.電氣控制要求

要使用1個軟起動器起動4臺電動機，必須滿足以下要求：

（1）只能啟動4臺電動機中的1臺，并且不能同時啟動2臺以上的電動機。

（2）當特定電動機啟動時，其他電動機無法啟動，并且其他電動機只能在啟動電動機之后啟動。

（3）起動特定電動機時，必須使用軟起動器對其進行軟起動，并且不能直接起動。

（4）電氣控制系統應具有較高的可靠性和較強的容錯性，即使發生故障也不應有嚴重的后果。

（5）電動機必須具有必要的保護措施，例如短路，過載，缺少均衡器。

（6）通常，軟起動器的起動次數不應超過6次/小時。

2.實際應用電路圖

（1）主電路圖。如圖5-15（a）所示。選擇軟起動器時，必須綜合考慮軟起動器的起源，生產工廠和技術進步，技術特性，質量可靠性，耐用性和抗干擾性等因素。實踐證明，一個軟起動器可以啟動4個相同容量的電動機和4個較小容量的電動機。所有主電路KM1至KM41均為交流接觸器。

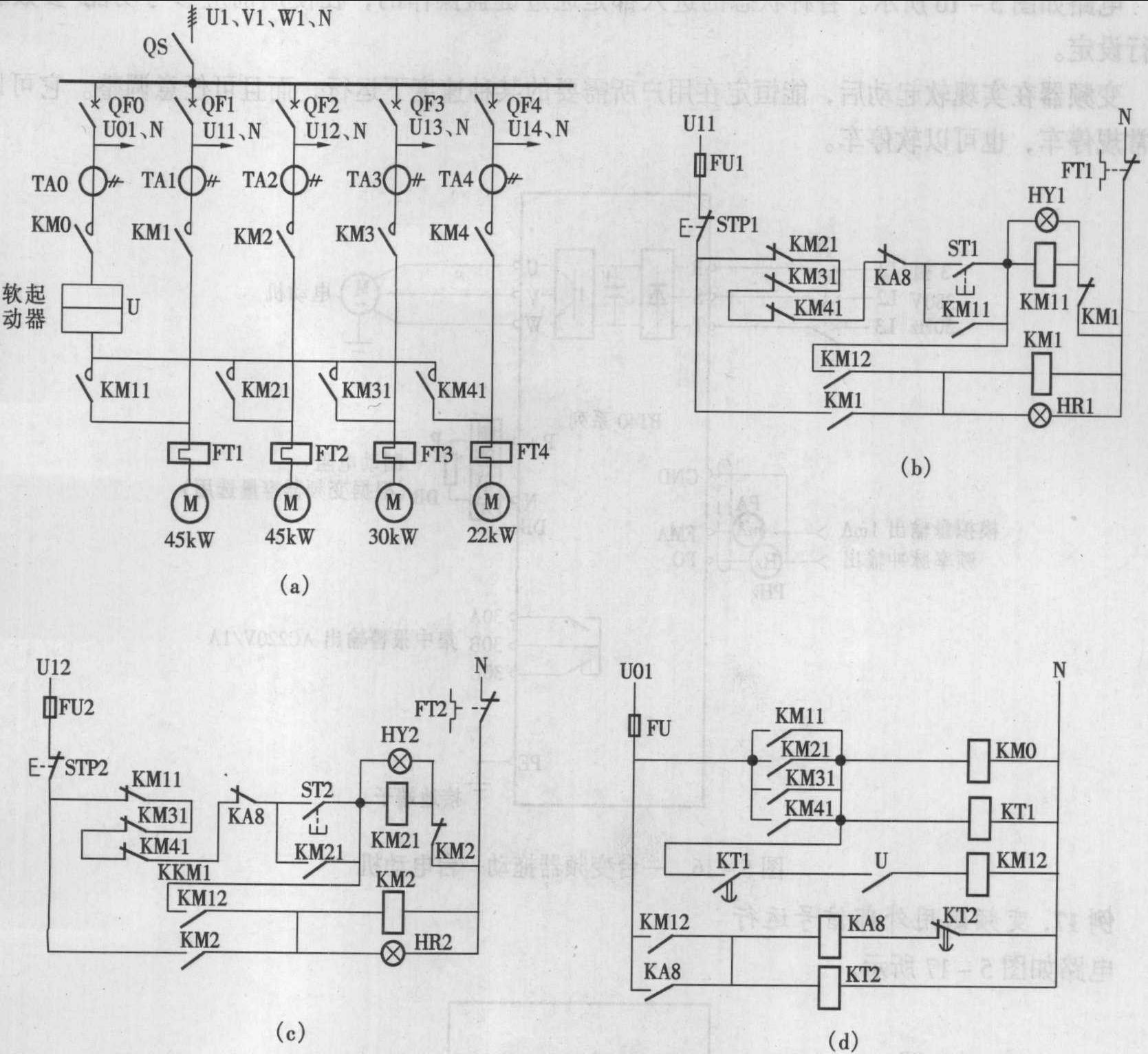

圖5-15一個軟起動器啟動四個電動機。

（2）控制電路。如圖5-15（b）?圖5-15（d）所示。根據生產過程的要求，每個電動機都配有啟動和停止按鈕。兩個時間繼電器（KT1和KT2），中間繼電器（KA8）和小型交流接觸器（KM12）用于自動控制每個鏈接的過程，以實現設備的正常啟動，運行和停止。

圖中的KM11，KM21，KM31，KM41交流接觸器串聯連接，作為主接觸器之間的電氣聯鎖，中間繼電器控制用作雙重聯鎖。

KT1控制全電壓運行之前的軟啟動時間（取決于過程要求）。由于生產設備所吸引的負載的特性不同，因此啟動時間也有所不同，您可以選擇40秒。

KM12線圈電路與軟起動器U的動觸點和閉合觸點9-10串聯連接，因此，電動機在軟起動后可以自動切換到全電壓運行程序。

KT2控制電動機的啟動時間間隔，并且可以選擇60秒。

在圖5-15（b）?圖5-15（d）的電動機軟啟動控制電路中，僅畫出了兩個45kW電動機軟啟動控制電路，其余的可通過類推推斷。

采用一個軟起動器起動多臺電動機的方法具有投資少，實用價值高，效果快等特點，具有明顯的經濟效益。
