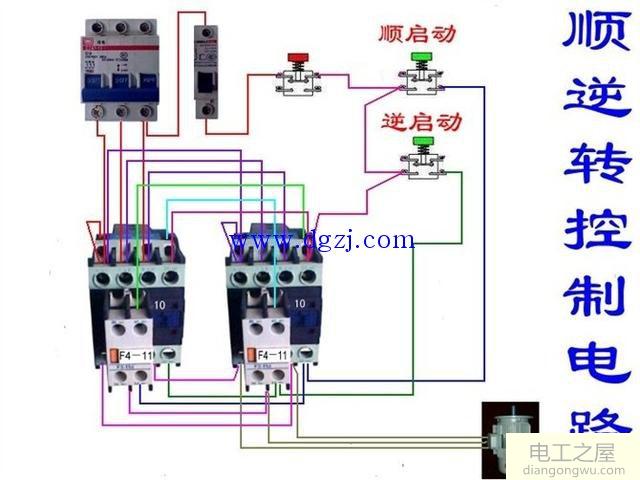

電動機正向和反向接線圖

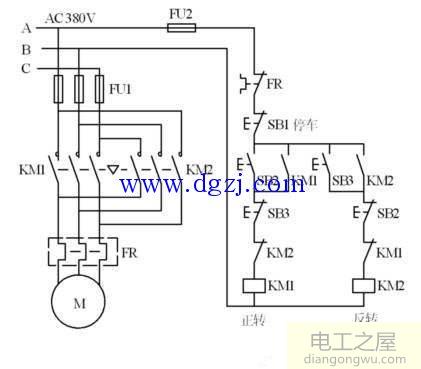

電機正反轉控制原理圖：

這種控制缺陷也是致命的問題。不能同時為正向啟動按鈕和反向啟動按鈕供電。即，您不能同時為兩個接觸器供電。向前和向后旋轉只能通過按下按鈕來實現。否則會發生短路。請謹慎使用此控制方法。

在互鎖正向和反向控制電路的接觸器中，當電動機從正向旋轉到反向旋轉時，必須先按下停止按鈕，然后再按下反向啟動按鈕。否則，由于接觸器的互鎖，不可能反向。實現了。否則會發生短路，因此該線路安全可靠，但操作不便。

正反互鎖控制模式

圖2很好地解決了圖1的問題，可以在不按停止按鈕的情況下平穩地實現前進和后退功能。

電路的工作原理如下。首先，打開電源隔離開關QS。

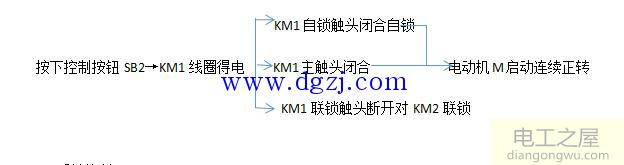

1.前向控制

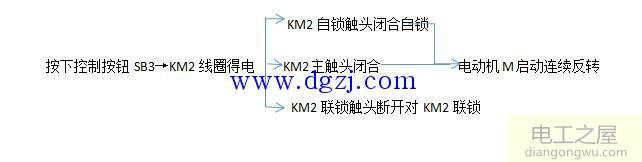

2.反向控制：

3，停車

按下SB1時，整個控制電路斷電，主觸點短路，電動機M斷電并停止。
