如圖1所示，步進電機由纏繞在定子齒上的一組線圈驅動，定子齒是電機的固定部分。通常，將纏繞在環上的線稱為螺線管，在電動機中，將纏繞在齒上的線稱為繞組，線圈或相。線圈中的電流如圖1所示，從電動機頂部向下看到齒槽的頂部，電流沿兩個齒槽逆時針?lè)较蛄鲃?dòng)。根據安培定律和右手定則，這些電流會產生一個磁場，北極指向上方。

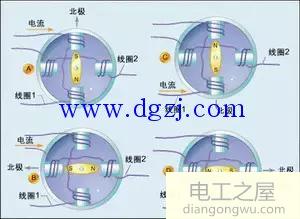

現在，假設您構造了一個在定子上帶有兩個繞組的電動機，并且具有一個內置的永磁體，該永磁體可以繞其中心自由旋轉，該可旋轉部分稱為轉子。圖2顯示了一個簡單的電動機，稱為兩相雙極電動機，因?yàn)槎ㄗ佑袃蓚€(gè)繞組，轉子有兩個磁極。如果沿圖2a所示的方向向繞組1發送電流，并且沒有電流流過繞組2，則電動機轉子的南極自然會指向定子磁場的北極，如圖所示。

假設您要切斷繞組1中的電流，并按照?qǐng)D2b所示的方向?qū)⑵渫ㄟ^(guò)繞組2。然后，定子的磁場指向左側，轉子相應地旋轉，并保持相同的方向。受定子磁場的影響。

接下來，我們切斷繞組2中的電流，并按照?qǐng)D2c所示的方向通過繞組1中的電流。注意：此時，繞組1中的電流以相反的方向流動，如圖2a所示。然后，定子磁場的北極朝下，導致轉子旋轉，南極朝下。

然后，它切斷繞組1中的電流，并按照?qǐng)D2d所示的方向?qū)㈦娏鱾鬟f到繞組2。然后，定子磁場再次指向右側，轉子旋轉，南極也旋轉。指向右邊。

最后，它再次切斷繞組2中的電流，并將圖2a中所示的電流傳遞到繞組1，使轉子返回其原始位置。

到目前為止，電動機繞組的勵磁循環已經完成，電動機轉子旋轉了整圈。換句話說，電動機的電頻率等于旋轉的機械頻率。

如果以1秒鐘的順序完成圖2中的步驟4，則電動機的電氣頻率將為1 Hz。由于轉子旋轉一次，因此機械頻率也為1 Hz。簡而言之，兩相步進電動機的電氣頻率和機械頻率之間的關系可以由以下公式表示。

fe=fm * P/2（1）

在圖2中，您可以看到轉子在每個運動階段都旋轉90°。換句話說，在兩相步進電動機的每一步中發生的旋轉度可以表示如下。公式：

步驟1=180°/P（2）

從等式（2）可以看出，雙極電動機每運動一次可以旋轉180°/2=90°。這與圖2完全相同。同樣，該等式表明，電動機中的極數越多，步進精度就越高。通常，有兩臺步進電機的極數在12至200之間，這些步進電機的步進精度在15°至0.9°之間。

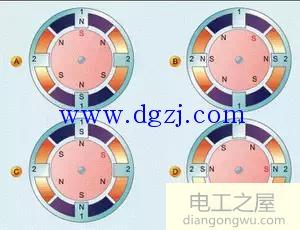

圖3中的示例是一個包含三個永磁體的兩相六極步進電機，因此它具有六個極。第一步，轉子的南極（在圖3a中以紅色“ S”結尾）變成該圖的南極，因?yàn)楸睒O通過向繞組1施加電壓而產生指向定子頂部的磁場如圖3a所示。接下來，在圖3b中，當將電壓施加到繞組2時，在定子中產生北極指向左側的磁場。

因此，最近的轉子南極旋轉到圖片的左側。即，轉子順時針旋轉30°。在第三步（圖3c）中，我們向繞組1施加電壓，以產生磁場，使北極在定子中朝下，從而使轉子順時針旋轉30°到圖3c所示的位置。在圖3d中，我們?cè)诶@組2兩端施加電壓，以使北極產生一個指向定子中定子右側的磁場，并再次將轉子順時針旋轉30°到達圖中所示的位置。 3d。

最后，如圖3a所示，在繞組1上施加電壓以在定子上方的北極處產生磁場。這將導致轉子順時針旋轉30°，從而結束電周期。您可以看到，四階段電激勵引起了120°的機械旋轉。換句話說，電動機的電頻率是機械頻率的三倍，并且該結果在等式（1）中示出。同樣，在圖3和公式（2）中，您可以看到電動機的轉子每步旋轉30°。

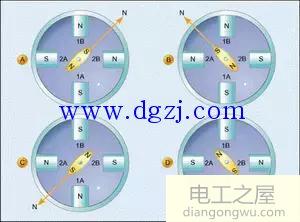

如果電流同時傳遞到兩個繞組，則電動機的扭矩也會增加，如圖4所示。此時，電動機定子的磁場是兩個繞組產生的磁場的矢量和，如圖2和3所示，這兩個繞組每次運動仍僅使電動機旋轉90°。由于有兩個電動機繞組，因此此時的磁場要比單個繞組受激時的磁場強。由于磁場是這兩個數的矢量和，因此它等于每個磁場的2×1.414倍，因此電動機對負載施加的轉矩也與增加量成正比。
